Introduzione


CD-DVD Speed è un software progettato per effettuare numerosi test il cui scopo è quello di verificare la funzionalità dei drive ottici (masterizzatori e lettori CD e DVD) e dei dischi masterizzati.

Con la pubblicazione delle versioni nuove, l'interfaccia cambia in vari modi e a volte vengono aggiunte nuove funzionalità. Pertanto, è necessario fare subito alcune considerazioni.

Quando ho scritto questa guida l'ultima versione ufficiale disponibile di CD-DVD Speed era la 4.51.1, e questa versione è stata usata per eseguire tutti i test e per ottenere le immagini pubblicate in questa guida.

Recentemente (settembre 2006), è stata pubblicata una nuova versione di CD-DVD Speed, la 4.60. Per evitare di rifare nuovamente tutti i test ogni volta che viene rilasciata una nuova versione, ho preferito lasciare intatta la guida nella sua struttura, e di inserire in coda la novità eventualmente aggiunte alle nuove versioni.

Quindi, tutto quanto viene descritto in questa guida, anche se dalle immagini risulta che non è stata usata la versione più recente, rimane valido anche per l'ultima versione ufficialmente rilasciata. Le eventuali novità possono essere trovate in nuovi post aggiunti in coda alla guida.

Prima di eseguire i test, comunque, suggerisco di controllare sempre la disponibilità di una versione più recente nel sito web ufficiale.

Anche se si tratta di un software molto snello (è composto da un file di 1,38 MB di dimensioni e che non richiede alcuna installazione), bisogna dire che in realtà permette di eseguire un gran numero di test, più o meno sofisticati, e che pertanto potrebbe risultare in qualche modo intimidante leggere la guida in tutte le sue parti. Pertanto ho cercato di mantenere la discussione il più semplice possibile, senza scendere troppo nei dettagli tecnici: questa guida vuole essere un riferimento all'utente medio, non al tecnico esperto che conosce già il programma in tutte le sue parti .

Lo scopo principale di questa guida è solo quello di descrivere il programma in tutte le sue parti, e non descrivere nei dettagli il significato dei vari test che permette di fare. I test quindi verranno descritti solo in maniera molto superficiale. Chi è interessato potrà trovare maggiori informazioni nel forum CD Freaks.

La guida è strutturata secondo il piano riportato qui di seguito. L'organizzazione è molto schematica, nella speranza che risulti più chiara agli utenti.

Un'altra considerazione importante da fare riguarda l'interfaccia. CD-DVD Speed è un software ampiamente usato nella sezione internazionale del forum, e siccome la lingua di riferimento della sezione internazionale è l'inglese, qualche utente potrebbe avere difficoltà ad interpretare i test se le immagini di questa guida venissero riportate in lingua italiana. Pertanto, tutte le figure di questa guida verranno riportate con l'interfaccia in lingua inglese. Ritengo che in questo modo gli utenti che hanno poca dimestichezza con la lingua inglese siano agevolati a leggere i risultati della sezione internazionale.



----------------------------------------------------------

Schema della guida

1. Finestra principale
2. Opzioni: User Interface
3. Opzioni: Standard Tests
4. Opzioni: Transfer Rate
5. Opzioni: Access/Seek Times
6. Opzioni: Save
7. Opzioni: Autorun
8. Opzioni: Disc Quality
9. Opzioni: Capture
10. Test di base: Introduzione
11. Test di base: Benchmark
12. Test di base: Create Disc
13. Test di base: Disc Info
14. Test di base: Disc Quality
15. Test di base: Scan Disc
16. Menu: File
17. Menu: Run Test
18. Menu: Extra
19. Menu: Help

Le prime parti della guida, i punti da 1 a 9, sono esclusivamente descrittive, cioè forniscono un elenco di tutte le parti che compongono il programma e delle funzioni disponibili. Le varie funzioni e a cosa servono, verranno descritte meglio nella seconda parte della guida, cioè a partire dal punto 10 in poi.

Un'ultima considerazione sulle figure di questa guida. Le immagini sono state tutte ricavate da me eseguendo i vari test di CD-DVD Speed, ad eccezione di alcuni che io non ho potuto eseguire personalmente perché non dispongo dell'hardware adatto. A questo proposito devo ringraziare eltranquil (per i test con dischi A-BEX) e Dee-27 (per i test di overburning con supporti DVD) che mi hanno fornito alcune immagini su test che altrimenti non avrei potuto inserire in questa guida.

Spero che questa guida possa essere utile a tutti gli utenti di questo forum e per chiunque voglia leggerla

geno888

Finestra principale


CD-DVD Speed è un programma gratuito liberamente scaricabile dal sito web dello sviluppatore ed è contenuto in un archivio ZIP. La prima cosa da fare è estrarre l'eseguibile dall'archivio in una cartella sul disco rigido. Si può scegliere qualsiasi cartella, perché il programma non richiede alcuna installazione ma può essere eseguito direttamente ed è già pronto a funzionare.

Una volta eseguito il programma, vedrete la finestra principale, che appare come nella figura seguente:




Ci sono vari elementi che compongono la finestra principale del programma. Analizziamone insieme tutte le parti.

A partire dall'angolo in alto a sinistra abbiamo la barra dei menu




Immediatamente in basso c'è il logo di CD-DVD Speed. Alla destra del logo abbiamo un menu a tendina dal quale è possibile selezionare il drive da testare. Nell'esempio riportato ci sono tre dispositivi ottici connessi al computer, e tutti i dispositivi vengono mostrati nell'elenco.




Importante: in questo riquadro CD-DVD Speed mostra chiaramente il modello del drive e la versione del firmware attualmente installato.




In rosso è evidenziato il modello del masterizzatore, mentre le frecce verdi indicano la versione del firmware installato su ciascun drive.

A destra dell'elenco dei drive c'è un pulsante con disegnati degli ingranaggi.




Questo pulsante serve ad aprire la finestra con le opzioni. Infine, sempre procedendo verso destra, abbiamo due pulsanti, uno chiamato "Start" e l'altro "Exit". Quando un test è in esecuzione, il tasto "Start" cambia nome e diventa "Stop" per fermare eventuali test in corso.

Nella barra superiore, in cui è possibile leggere il nome e la versione del programma, sopra i pulsanti di Start ed Exit ci sono altri due pulsanti, più i soliti pulsanti che Windows inserisce in tutte le finestre, e che non hanno bisogno di descrizione.




Il pulsante indicato in figura col numero 1 ha la funzione di "Copia nella clipboard", e serve per copiare l'immagine di tutto quello che è contenuto nella finestra principale del programma. In questo modo si può "incollare" l'immagine in un software di elaborazione grafica (tipo il paint di windows o qualsiasi altro software di grafica) per poi modificarla a piacimento. Il pulsante indicato col numero 2, quello col piccolo floppy disc disegnato sopra, invece serve a salvare sul disco rigido l'immagine anziché copiarla in memoria. Premendolo, si apre una finestra di dialogo che chiede di scegliere la cartella in cui salvare l'immagine:




L'immagine può essere salvata in diversi formati:

• Bitmap (*.bmp),
• JPEG (*.jpg),
• Portable Network Graphics (*.png)
• Tagged Image File Format (*.tiff)

Ai fini pratici, il formato migliore da selezionare (e quindi quello che suggerisco fortemente) è il PNG. Infatti, usando questo formato le immagini risultano molto più nitide rispetto al JPEG, ma contrariamente al BITMAP e al TIFF le dimensioni del file sono molto contenute. Per postare nel forum è il formato ideale.

Importante: Se si vuole salvare l'immagine bisogna farlo mentre il disco è ancora dentro il drive, perché se il disco viene tolto il grafico viene cancellato e verrà perso.

Proseguendo nell'esame della finestra principale, possiamo adesso notare che ci sono cinque linguelle, ciascuna delle quali permette di accedere a una sezione diversa del programma.




Le linguelle nell'ordine sono:

• Benchmark
• Create Disc
• Disc Info
• Disc Quality
• Scan Disc

Ciascuna di queste linguelle, cliccandoci sopra col tasto sinistro del mouse, permette di accedere a una delle 5 sezioni principali del programma. Ogni sezione è adibita all'esecuzione di un test specifico. Per comodità, ciascuna sezione verrà descritta in dettaglio insieme ai rispettivi test.

L'ultimo elemento della finestra principale è una piccola casella che serve a mostrare all'utente una serie di informazioni durante l'esecuzione del test attualmente in execuzione.




Nella figura qui sopra la casella è vuota, ma durante l'esecuzione di un test conterrà varie informazioni che vedremo meglio nella discussione dedicata a ciascun test. Al di sopra di questa casella troviamo una barra che indica la progressione del test in fase di esecuzione (quella coi quadratini verdi): molto utile per dare all'utente un'idea di quanto tempo manca al completamente del test.

Ora che abbiamo descritto nell'insieme la finestra principale, esaminiamo nel dettaglio tutte le opzioni del programma.

geno888

Opzioni


Per accedere al pannello di controllo delle impostazioni, è sufficiente cliccare sul pulsante con disegnati gli ingranaggi che si trova a fianco del pulsante "Start".




In alternativa, si può selezionare il comando "Options" dal menu "File".




La finestra delle opzioni è divisa in sezioni, elencati nel pannello di sinistra.




Ciascuna di queste sezioni regola un gruppo di impostazioni specifiche. Esaminiamo in dettaglio ciascun gruppo di opzioni.

geno888

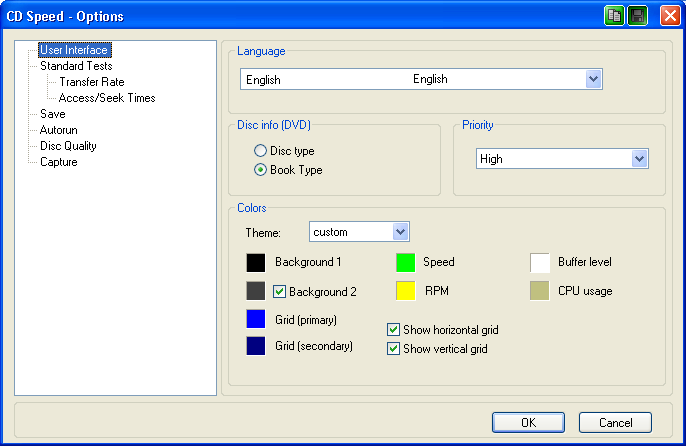

Opzioni: User Interface


Questo primo gruppo permette di personalizzare l'aspetto della finestra principale del programma, per quanto riguarda la lingua e i colori.




Language


L'interfaccia di CD-DVD Speed è stata tradotta in varie lingue, tra cui anche l'italiano. Si è già parlato nell'introduzione del motivo per cui la lingua delle immagini in questa guida è stata mantenuta in inglese. Per cambiare la lingua è sufficiente cliccare sull'elenco e scegliere con il mouse la lingua desiderata.




Disc info (DVD)


Queste opzioni si riferiscono esclusivamente ai supporti DVD: quando si esamina un supporto CD, le impostazioni qui selezionate non hanno alcun valore. Da qui è possibile scegliere cosa si vuole fare visualizzare nella finestra principale "Benchmark" quando viene inserito un disco nel drive (sia esso un lettore o un masterizzatore DVD). Le possibilità sono due:

1. 1) Disc Type
2. 2) Book Type

Se viene selezionata la voce "Disc type", CD-DVD Speed riferisce il tipo di disco che è stato inserito nel lettore, mentre se si seleziona "Book type" verrà indicato il booktype del disco che è stato inserito nel lettore.

I supporti DVD sono disponibili in vari standard (o tipi) differenti: +R/RW (supporti di tipo più), -R/RW (supporti di tipo meno), RAM (un tipo di disco riscrivibile diverso dagli standard precedenti), e ROM (noti anche come dischi "stampati" o "pressed" se si vuole usare la terminologia anglosassone). Recentemente sono stati introdotti altri formati, noti some HD-DVD e Blu-Ray DVD, ma questi non verranno considerati perché esulano dagli scopi di questa guida. Qui è necessario sapere che a seconda dell'impostazione scelta, nella finestra di "Benchmark" verrà mostrata un'informazione diversa per ciascun disco inserito nel drive.

Il "Book type" è un'informazione che si trova scritta fisicamente sui dischi e che viene letta dai drive ottici quando viene inserito un disco. Questa informazione è indispensabile al drive per capire con che tipo di disco ha a che fare e per sapere come comportarsi.

Si possono trovare maggiori informazioni su questo argomento leggendo più avanti in questa guida nella sezione Menu --> Extra --> Bitsetting. Un'altra lettura interessante è la definizione che si trova nella wikipedia: http://en.wikipedia.org/wiki/Book_type

Per quanto riguarda specificamente questa guida, è sufficiente dire che nel caso dei dischi +R/RW (gli unici in cui è possibile modificare il booktype), a seconda dell'impostazione selezionata qui il disco verrà indicato come quello che è realmente (cioè come +R/RW se si seleziona "Disc type") o come quello che sembra (cioè ROM se si seleziona "Book type" e se, ovviamente, il booktype è stato modificato durante la masterizzazione).


Priority





Questa opzione permette di selezionare la priorità di CD-DVD Speed. Ciascun programma nel sistema operativo viene eseguito con una priorità specifica, cioè con una diversa precedenza per l'utilizzo delle risorse del computer (microprocessore, memoria, ecc). A seconda dell'impostazione selezionata, quindi, CD-DVD Speed verrà eseguito con una priorità differente.

Questa impostazione è stata aggiunta in CD-DVD Speed a partire dalla versione 4.50 (grazie Tonisca ), per cui nelle versioni precedenti la priorità può essere cambiata solo manualmente usando il Task Manager di Windows. Impostando la priorità come "High" (cioè alta) è possibile evitare interferenze sull'esecuzione dei test da parte di altri processi in esecuzione nello stesso momento. Ad esempio, se mentre si esegue un test si naviga su internet, impostando la priorità come alta è possibile evitare risultati falsati durante l'esecuzione del test di benchmark.

Ovviamente, è comunque preferibile evitare di usare programmi che si appoggiano pesantemente sul microprocessore o che accedono continuamente al disco rigido mentre si eseguono i test. Ad esempio, è decisamente sconsigliato effettuare una codifica mpeg o una scansione antivirus mentre si esegue un test di scrittura.


Colors


Queste opzioni permettono di scegliere i colori con cui vengono visualizzate le varie parti della finestra principale.




Theme: Sono disponibili quattro temi predefiniti, cioè una serie di combinazioni di colori della finestra principale già definite dall'autore di CD-DVD Speed. Importante: ciascuno può scegliere la combinazione che preferisce, ma se vuole modificarla a proprio piacimento scegliendo personalmente ciascun colore è importante selezionare prima la voce "Custom" dall'elenco, altrimenti qualsiasi modifica fatta sui colori verrà ignorata.




Per modificare i colori è sufficiente cliccare col tasto sinistro del mouse sul quadratino con il colore che si vuole modificare. Nel dettaglio i colori disponibili sono i seguenti:

Background 1: il colore dello sfondo della finestra che contiene i grafici

Background 2: se selezionate questa voce, lo sfondo della finestra conterrà il colore selezionato in background 1 e poi verrà sfumato progressivamente fino a diventare il colore scelto in background 2. Se questa voce è disabilitata, lo sfondo della finestra contiene un colore uniforme, quello scelto in background 1.

Speed: il colore della curva che indica la velocità di lettura o scrittura (a seconda del test selezionato) del disco.

Buffer level: il colore della curva che indica il livello del buffer del masterizzatore durante la scrittura di un disco.

RPM: il colore della curva che indica la velocità di rotazione del disco durante l'esecuzione dei test

CPU usage: il colore della curva che indica l'utilizzo del microprocessore (CPU) durante la scrittura di un disco.

Per facilitare la lettura dei grafici, è possibile fare in modo che venga disegnata anche una griglia. L'utente può scegliere i colori della griglia con le opzioni seguenti:

Grid (primary): se viene selezionata l'opzione di disegnare una griglia per facilitare la lettura dei grafici, questo parametro specifica il colore della griglia primaria.

Grid (secondary): se viene selezionata l'opzione di disegnare una griglia per facilitare la lettura dei grafici, questo parametro specifica il colore della griglia secondaria.

Show horizontal grid: Se selezionata, questa opzione fa in modo che nel grafico venga mostrata la griglia orizzontale.

Show vertical grid: Se selezionata, questa opzione fa in modo che nel grafico venga mostrata la griglia verticale.

Se entrambe le opzioni di Show grid sono deselezionate, il grafico non mostrerà alcuna griglia.

Tutte queste impostazioni possono essere modificate a piacimento, ma bisogna stare attenti a non scegliere colori a caso. Infatti, si rischia di ottenere dei grafici illeggibili. Ad esempio, una linea gialla su sfondo bianco risulterà molto difficile da vedere.

Le impostazioni più gettonate (perché molto facilmente leggibili) sono quelle indicate nella figura riportata sopra come esempio.

geno888

Opzioni: Standard Tests


In questa finestra si trova un elenco dei test standard che CD-DVD Speed è in grado di eseguire. Qui ci limiteremo a descrivere il pannello delle opzioni; la discussione vera e propria su ciascun test (modalità di esecuzione e interpretazione) sarà data più avanti, nella sezione "Test di base".




Selected tests


Da questo pannello si può scegliere l'elenco dei test che CD-DVD Speed esegue in automatico quando si preme il pulsante "Start" nella finestra di "Benchmark". E' comunque possibile eseguire un singolo test, anche se non è stato selezionato qui nelle opzioni globali di CD-DVD Speed, semplicemente selezionandolo dal menu "Run test".

L'impostazione predefinita è con tutti i test selezionati, ma l'utente può cambiare questa lista a proprio piacimento.




Le opzioni possibili sono (con una breve descrizione):

1. Transfer rate (curva di lettura)
2. DAE quality (qualità di estrazione digitale dell'audio)
3. Access/Seek time (tempi di accesso/ricerca ai file contenuti nel disco)
4. CPU Usage (utilizzo del microprocessore)
5. Burst rate (massima velocità di comunicazione attraverso l'interfaccia di collegamento al PC, in genere il connettore IDE, ma anche una porta USB o firewire o s-ata)
6. Spin up/down (tempi di messa in rotazione e rallentamento del disco)
7. Load/Eject (tempi di caricamento/espulsione disco)
8. Create data disc (creazione di un disco dati)
9. Verify data (verifica dei dati dopo la scrittura del disco)

Spin-up time





Prima dell'esecuzione di ogni test, CD-DVD Speed dedica una certa quantità di tempo per fare ruotare il disco a vuoto. Questo è importante per mettere in moto il drive e per farlo in qualche modo stabilizzare prima dell'esecuzione vera e propria del test. Un po' come fare girare al minimo il motore dell'auto per farlo entrare a regime prima di mettersi in marcia.

L'impostazione predefinita è 10 secondi, ma anche questo parametro può essere modificato dall'utente a seconda delle proprie esigenze. Ad esempio, a volte capita che il drive richieda un po' più di tempo per raggiungere la massima velocità di rotazione, per cui in questi casi è bene aumentare il valore nell'apposita casella.


Speed





La velocità che è possibile regolare sono due: read speed (velocità di lettura) e write speed (velocità di scrittura).

Read speed: La velocità di lettura è quella che CD-DVD Speed usa per eseguire il Transfer Rate Test. L'impostazione migliore da usare è "Maximum", perché in questo modo il drive e/o il disco vengono testati nelle peggiori condizioni di stress possibile. Pertanto, se il drive riesce a leggere un disco correttamente nelle peggiori condizioni, allora vuol dire che è di ottima qualità. Il discorso può essere applicato al contrario anche ai dischi masterizzati. Infatti, se un disco può essere letto senza problemi alle condizioni peggiori, allora vuol dire che è stato masterizzato bene.

Le opzioni possibili sono:

1. Maximum (velocità massima consentita dal drive)
2. Current (velocità corrente; questo significa che CD-DVD Speed non interviene in alcun modo nel determinare la velocità di esecuzione del test, ma lascia che siano le impostazioni del sistema a decidere la velocità [parametri memorizzati nel firmware, eventuali altri software che girano in background come plextools o nero drive speed, ecc]).
3. Selected (in quel caso bisogna scegliere manualmente un valore nella casella apposita).

Write speed: Per quanto riguarda il parametro "write speed", c'è da fare un discorso a parte.

Nelle versioni di CD-DVD Speed precedenti alla 4.50, il test di scrittura veniva eseguito nella sezione della finestra principale denominata "Benchmark". Dalla versione 4.50 in poi, il test di scrittura dei drive può ancora essere eseguito nella sezione di Benchmark, ma è stata introdotta una nuova sezione "Create Disc" dedicata appositamente alla creazione dei dischi di test, che permette di eseguire un test un po' più approfondito (che verrà descritto nella sezione ad esso dedicata).

L'opzione "Write Speed" che si trova in questo pannello è quella relativa all'esecuzione del test di scrittura "classico", cioè quello che si esegue nella sezione di "Benchmark". Quindi, il valore impostato qui agisce solo nella sezione di benchmark ma non ha alcun effetto sul test "avanzato" che si esegue nella sezione "Create Disc".

geno888

Opzioni: Transfer Rate


Questo gruppo di impostazioni riguarda specificamente l'esecuzione del transfer rate test (TRT) nella sezione di Benchmark della finestra principale.




Graph




In questa sezione si modificano le impostazioni relative alla visualizzazione del grafico.

Test Length: Si può vedere un pulsante a scorrimento orizzontale che serve a scegliere la modalità in cui si vuole eseguire il test.




I due estremi vanno da "Speed" (velocità) ad "Accuracy" (accuratezza). In altre parole, l'utente può scegliere se vuole eseguire il test in maniera più veloce o più accurata. Il test con la massima accuratezza è anche il più lento, mentre il test più veloce è anche il meno preciso.

Il mio suggerimento è quello di prediligere l'accuratezza, visto che l'utilizzo principale di questo test è quello di valutare la qualità di lettura dei dischi masterizzati o la capacità di lettura del drive.

Show RPM: Questo parametro, se selezionato, visualizza anche la velocità di rotazione del disco nel grafico del TRT.




Maximum Speed CD: Questo parametro permette di scegliere il valore massimo nella scala di visualizzazione del grafico di lettura quando si esamina un supporto CD.




Per una migliore leggibilità del grafico, suggerisco di inserire un valore leggermente superiore alla velocità massima del drive. Ad esempio, per un drive che può leggere fino a 52x, suggerisco di inserire un valore di almeno 53. Senza questo accorgimento è possibile che una parte della curva si sovrapponga al bordo esterno della finestra.

Maximum Speed DVD: Questo parametro è l'equivalente del precedente per i supporti DVD.




In questo caso il valore massimo raggiungibile è 16x. Tuttavia, si consiglia di impostare un valore di 17 o 18, perché quando il masterizzatore raggiunge i 16x, la curva viene raffigurata in maniera poco chiara nel tratto a 16x, che verrebbe sovrapposto al bordo della finestra.

Show minimum/maximum: Se selezionata, questa opzione mostra, nella finestra di "Benchmark", i valori minimo e massimo della velocità raggiunta durante l'esecuzione del TRT.




Se la curva di lettura è regolare, il valore minimo sarà quello della velocità a cui è iniziata la lettura e il massimo la velocità di lettura raggiunta alla fine del test.

Se la curva di lettura non è regolare, perchè il drive non legge bene o perché il disco è rovinato, il valore minimo sarà il più basso ottenuto in tutto il test, e il massimo il valore più alto raggiunto.

High resolution graph: Questa opzione permette di scegliere se si vuole visualizzare un grafico ad alta risoluzione, sia per il test di lettura che per il test di scrittura.




Il mio suggerimento è di selezionare queste opzioni, per avere delle immagini più chiare possibili da postare eventualmente nel forum.

Write options





In questa sezione si modificano le impostazioni di scrittura. E' possibile scegliere la modalità di scrittura, se si vuole effettuare l'overburning e di quanto, e regolare alcuni parametri relativi al masterizzatore.

Write mode: I dischi si possono scrivere in modi diversi:

• SAO (cue sheet) (Session At Once, cioè una sessione alla volta)
• TAO (Track At Once, cioè una traccia alla volta)

In questo pannello si può scegliere la modalità con cui si vuole scrivere il disco. L'impostazione predefinita è SAO.

In modalità SAO è possibile scegliere di effettuare il cosiddetto Overburning, cioè scrivere su un disco una quantità maggiore di dati rispetto a quella certificata nelle specifiche per quel disco. Selezionando questa casella il masterizzatore scriverà in modalità overburning la quantità di dati specificata nella casella a fianco dell'opzione, quella indicata dalla freccia. Attenzione: non tutti i masterizzatori supportano l'overburning, e questa modalità può danneggiare il drive. Inoltre, richiede l'utilizzo di dischi fatti apposta per permettere l'overburning, altrimenti si rischia di avere un disco illeggibile.

Disk type (Simulation only): Alcuni masterizzatori permettono di effettuare la scrittura dei supporti in modalità simulata, cioè senza scrivere realmente sul disco.




Qualora si voglia eseguire un test in simulazione, si può scegliere il tipo di scrittura da simulare, cioè un disco dati o un disco audio. Questa opzione ha valore soprattutto per i supporti di tipo CD.


Infine c'è un altro gruppo di opzioni:




Buffer underrun protection: Se attivata, questa opzione utilizza i meccanismi di protezione del buffer underrun presenti nel masterizzatore. Queste protezioni fanno in modo che se per qualche motivo il buffer del masterizzatore si svuota, e quindi non ha più a disposizione dati sufficienti per continuare la scrittura del disco, la masterizzazione viene temporaneamente fermata (il laser viene spento) finché il buffer non viene riempito nuovamente. In questo modo il disco può essere masterizzato correttamente. Nei masterizzatori di prima generazione questi meccanismi non esistevano, e capitava spesso che uno svuotamento del buffer creasse un bel coaster!

Importante: per la modalità di scrittura "a zone", i meccanismi di protezione contro il buffer underrun devono essere selezionati, altrimenti questa modalità di scrittura non è possibile.

Write and verify: questa voce ha a che fare con la scrittura dei dischi RAM. Selezionando questa opzione la scrittura dei dischi RAM viene eseguita con la funzione di verifica attivata, cioè il disco viene verificato durante la scrittura come nelle specifiche previste per questo tipo di disco. Se durante la scrittura viene riscontrato un settore errato, il settore viene riscritto finché la scrittura bob viene completata senza errori.

Se questa opzione è deselezionata, CD-DVD Speed non esegue la verifica durante la scrittura. Ovviamente, in questo caso la velocità di scrittura sarà più alta, ma verrà meno la caratteristica principale che contraddistingue i dischi RAM: la sicurezza della correttezza di scrittura dei dati.

Direct overwrite: Questa opzione serve a CD-DVD Speed per sapere come deve comportarsi quando si stanno utilizzando dischi riscrivibili. Questi dischi, infatti, possono essere trattati in due modi: o vengono prima cancellati e poi scritti, oppure possono essere sovrascritti direttamente sui dati preesistenti. Selezionando questa opzione, CD-DVD Speed inizia direttamente la scrittura anche se il disco non è vuoto. Deselezionando questa opzione, se si usa un disco non vuoto compare il seguente messaggio di errore:




Burn image file: Anche in questo caso occorre un discorso a parte. Questa opzione si applica solo al test di scrittura eseguito nella finestra di "Benchmark". Il test "Create Disc" ha le sue impostazioni nella finestra relativa (come vedremo più avanti). Se si seleziona questa casella, CD-DVD Speed eseguirà il test di scrittura masterizzando un file immagine preparato dall'utente (i formati accettati sono solo due: ISO e NRG). Se la casella è deselezionata, il test di scrittura masterizzerà una serie di dati binari fino a riempire completamente il disco o fino a raggiungere la capacità impostata dall'utente se è stato scelto di effettuare un overburning.

Include test data: Selezionando questa opzione, quando si esegue la scrittura di un disco, oltre ai dati binari (o al contenuto del file immagine), CD-DVD Speed memorizza sul disco anche il masterizzatore che è stato usato per scrivere il disco, il firmware installato, e la curva di masterizzazione. Queste informazioni possono essere visualizzate ogni volta che viene fatta la scansione del disco, e questo facilita molto l'interpretazione dei grafici.

Attivare questa opzione serve perché a volte la presenza di picchi di errori di scrittura coincidono con svuotamenti del buffer o con altri eventi verificatisi durante la masterizzazione. In questo modo è più facile identificare la causa dei problemi.

geno888

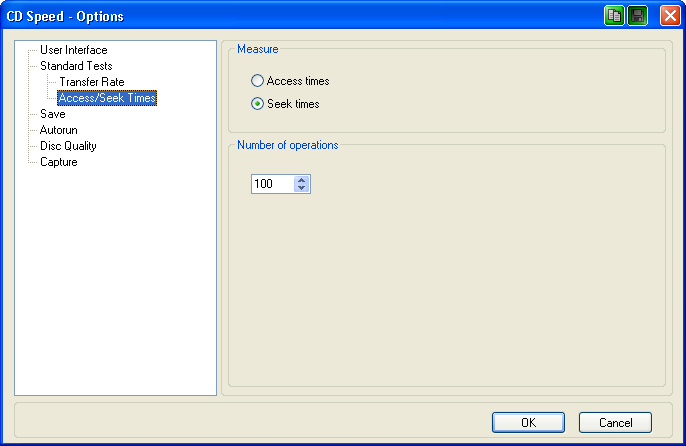

2 - Opzioni: Access/Seek Times


Questo gruppo di impostazioni riguarda specificamente l'esecuzione del test di accesso e di ricerca dei file sul disco.




Measure: In questa sezione si sceglie qual è il parametro che si vuole misurare: il tempo di ricerca o il tempo di accesso.




Vedremo più avanti nella sezione relativa il significato di questi test.


Number of operations:
In questa sezione si sceglie il numero di volte in cui viene eseguita la misura dei parametri precedentemente selezionati.

geno888

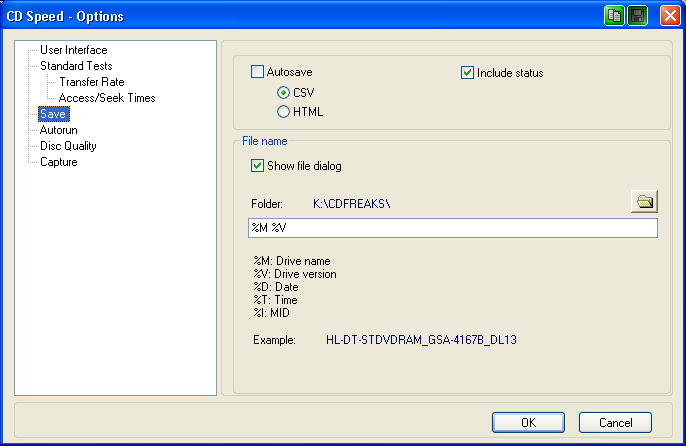

2 - Opzioni: Save


Questo gruppo di impostazioni riguarda il salvataggio dei file da parte di CD-DVD Speed.




Autosave: In questa sezione si può scegliere di effettuare il salvataggio automatico dei risultati dei test.




Qui l'utente deve scegliere il formato in cui salvare il file. Le possibilità sono due: in formato binario (CSV) o in formato HTML (.HTML).

Include Status: Se si seleziona la casella, oltre al grafico vengono salvate sul file anche tutte le informazioni relative al test che normalmente vengono visualizzate nella piccola finestra sotto il grafico, cioè il tipo di test che è stato eseguito, l'ora di inizio, l'ora di fine, la durata del test, ecc.

File name: In questa sezione si sceglie il nome del file che CD-DVD Speed utilizza in caso di salvataggio automatico.





Show file dialog: Questa opzione, se selezionata, fa in modo che CD-DVD Speed visualizzi una finestra di dialogo che chiede all'utente dove deve salvare i file. Se questa opzione è deselezionata, CD-DVD Speed salverà automaticamente i file nella cartella predefinita oppure in una cartella impostata dall'utente premendo il pulsante indicato dalla freccia.

Nella riga in basso è possibile vedere la cartella impostata (nel nostro esempio K:\CDFREAKS\)

Il nome del file può essere generato in maniera automatica sulla base di alcuni parametri scelti dall'utente. Questi parametri possono essere inseriti nella casella bianca, e CD-DVD Speed userà queste istruzioni per scrivere automaticamente il nome del file da salvare. I parametri che si possono usare sono elencati di seguito nella finestra, e sono:

• %M - Nome del drive
• %V - Firmware installato nel drive
• %D - Data
• %T - Ora
• %I - MID, cioè codice identificativo del disco attualmente inserito nel drive.

A seconda delle istruzioni inserite, il nome del file verrà generato in maniera automatica, e potrete vedere un'anteprima nella riga in basso (quella evidenziata dal un rettangolo rosso).

L'ordine dei parametri può essere scelto dall'utente a piacimento. Di seguito sono riportati alcuni esempi, coi relativi risultati (ciascun parametro indica ciò che è mostrato nel rispettivo colore):

Parametro...........Risultato
%M %V...............HL-D-STDVDRAM_GSA-4167B_DL13
%I %M %V.........MCC004_HL-D-STDVDRAM_GSA-4167B_DL13
%M %V %I.........HL-D-STDVDRAM_GSA-4167B_DL13_MCC004
%T %M %V.........17_31_HL-D-STDVDRAM_GSA-4167B_DL13

Se si sceglie di visualizzare la finestra di dialogo, l'utente può modificare manualmente il nome dei file. Altrimenti il nome del file che verrà creato automaticamente secondo le impostazioni sopra indicate. Per evitare di sovrascrivere file con lo stesso nome, si suggerisce di inserire tra i parametri anche la data e l'ora. Altrimenti, si consiglia di modificare manualmente il nome del file.

Se nella casella di testo non si inserisce nessun parametro, allora il nome del file deve essere inserito manualmente dall'utente.

geno888

2 - Opzioni: Autorun


Questo gruppo di impostazioni riguarda la modalità con cui CD-DVD Speed esegue i test.




Start selected tests automatically: Se selezionata, questa casella fa in modo che CD-DVD Speed esegua automaticamente i test che sono stati selezionati nel pannello "Standard Tests" appena viene inserito un disco nel drive. Se, ad esempio, nel pannello Standard Tests sono stati selezionate solo le voci "Transfer rate" e "Load/Eject", ogni volta che viene inserito un disco CD-DVD Speed esegue automaticamente questi due test e solo questi due. Se i test selezionati sono tutti, allora verranno eseguiti tutti i test.

Se questa opzione è deselezionata, i test devono essere fatti partire automaticamente dall'utente.

Continuously run selected tests: E' possibile eseguire i test selezionati un certo numero di volte, scelto dall'utente, in maniera automatica.

I parametri da impostare sono due:

• Delay between test runs: Quanto tempo deve passare tra l'esecuzione di un gruppo di test e il successivo
• Number of test runs: Quante volte deve essere eseguita la serie di test. Importante: se si imposta come valore zero, questo significa che i test vengono ripetuti all'infinito finché l'utente non preme il tasto stop. Quindi, è bene stare attenti a impostare correttamente questo parametro se si prevede di lasciare CD-DVD Speed a lavorare in maniera automatica.

geno888

2 - Opzioni: Disc Quality


Questo gruppo di impostazioni riguarda l'esecuzione del test di qualità dei dischi, noto anche come scansione.




General: Questo gruppo di opzioni permette di scegliere i seguenti parametri relativi alle scansioni.




Detect speed settings: Nei masterizzatori che permettono l'esecuzione delle scansioni, il test può essere eseguito a velocità diverse. Queste velocità variano a seconda del masterizzatore, e vengono ricavate da CD-DVD Speed ogni volta che si seleziona la cartellina "Disc Quality" nell'interfaccia principale. Se questa casella è deselezionata, le velocità a cui è possibile fare il test vanno identificate manualmente. Vedremo in seguito come quando ne parleremo nella sezione apposita.

Show errors limits: In base a questa opzione, è possibile visualizzare il grafico della scansione in due modalità diverse.

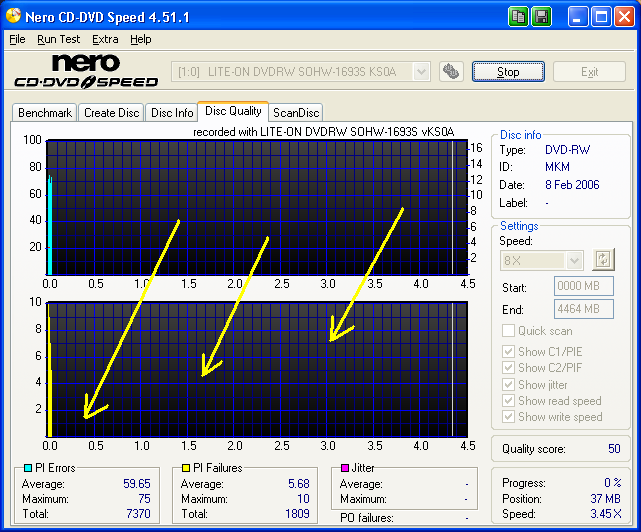

Per spiegare il significato di questa opzione, è più facile ricorrere alle immagini.

A seconda del drive usato, gli errori sul disco vengono rilevati in maniera diversa (vedi la guida sulle scansioni). A seconda della modalità di rilevamento degli errori, il valore massimo ritenuto accettabile secondo le specifiche varia. Ad esempio, nei masterizzatori liteon gli errori PIF compresi nella zona tra 0 4 sono ritenuti accettabili. Gli errori nella zona tra 4 e 9 sono al di fuori delle specifiche, ma ancora accettabili. Gli errori al di sopra di 9 sono gravissimi.

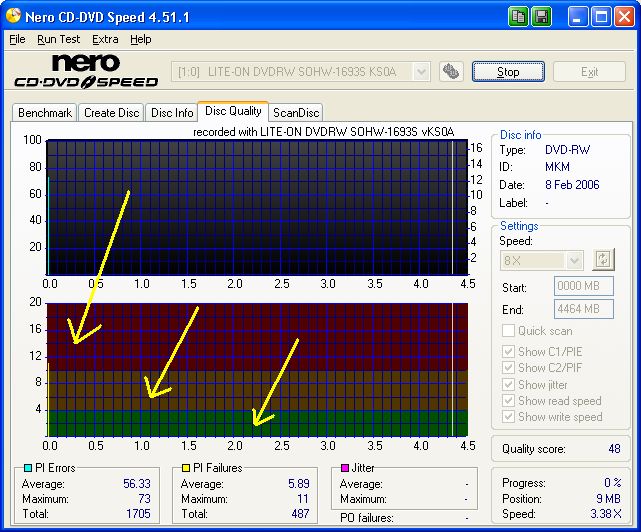

Se questa opzione viene selezionata. CD-DVD Speed mostra nel grafico queste tre regioni con un colore diverso, e rende più facile per l'utente valutare a colpo d'occhio il grafico della scansione.




Se questa casella è deselezionata, il grafico non mostra alcuna distinzione.

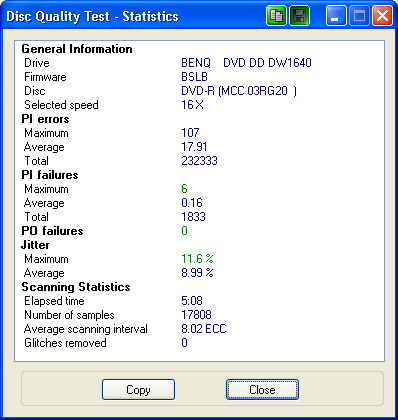

Show statistics: Se questa opzione è selezionata, al termine della scansione CD-DVD Speed mostra una finestra di riepilogo con le statistiche (vedi figura come esempio). Se l'opzione è deselezionata, la finestra di riepilogo non viene mostrata.




Show disc label: Se questa opzione viene selezionata, nella finestra delle scansioni viene mostrata l'etichetta del disco che si sta scansionando. Altrimenti viene mostrato solo un trattino.

Quick Scan: In questo gruppo di opzioni si possono scegliere i parametri con cui viene eseguita la scansione veloce. Questo test è meno preciso della scansione completa, ma è anche estremamente più veloce.



L'opzione che permette di scegliere se eseguire una scansione completa o una scansione veloce si trova nella finestra "Quality Test". Qui ci sono solo le opzioni che dicono a CD-DVD Speed come deve eseguire la scansione veloce.

Measure points: Anziché eseguire la scansione del disco in ogni sua parte, la scansione veloce effettua le misure solo in un certo numero di punti del disco. Con questa opzione si puù scegliere il numero di punti del disco su cui eseguire la scansione. Ad esempio, se si sceglie 20 (come indicato in figura), CD-DVD Speed divide il disco in 20 parti uguali ed effettua una scansione solo in questi intervalli.

Sample length: Questo parametro indica l'ampiezza del settore su cui fare la scansione. Nell'esempio riportato in figura, è impostato un valore di 5 MB, cioè CD-DVD Speed esegue una scansione di un tratto di disco lungo 5 MB. Dopo di che salta fino al punto successivo, ed esegue la scansione di un altro tratto di 5 MB. E così via fino alla fine del disco.

Per capire meglio l'effetto combinato di questi due parametri, nelle figure seguenti sono indicate, in maniera molto schematica, una scansione completa (in alto) e una scansione veloce (in basso). Le parti in verde sono quelle in cui viene eseguita la scansione vera e propria. Le aree bianche sono state saltate.

In questo primo esempio sono stati selezionati 20 segmenti da 5 MB l'uno:




In questo secondo esempio sono stati selezionati invece 5 segmenti da 20 MB l'uno:



Graph Limits: In questo gruppo di opzioni l'utente può scegliere i valori della scala con cui viene disegnato il grafico della scansione.




Errors: Innanzitutto, si può scegliere tra una scala fissata dall'utente (locked) o una scala automatica (Automatic). Se si sceglie una scala automatica, CD-DVD Speed parte da una scala iniziale di 10 C1/PIE e 10 C2/PIF. Se il valore massimo degli errori misurati supera la scala iniziale, la scala del grafico viene modificata automaticamente e portata a un valore più alto per contenere tutto il grafico correttamente.



Le impostazioni possibili sono due:

• Automatic: CD-DVD Speed modifica automaticamente la scala del grafico a seconda dei valori rilevati durante la scansione. I valori di partenza sono 10 sia per C1/PIE che C2/PIF, ma quando viene rilevato un errore che supera questi valori, la scala viene cambata automaticamente a un valore più alto.
• Locked: In questo caso è l'utente che sceglie il valore massimo della scala dei grafici. Selezionando questa opzione, la scala del grafico viene mantenuta ai valori fissati dall'utente per tutta la durata della scansione, anche se vengono rilevati valori maggiori al massimo impostato.

Se si seleziona l'opzione "locked", bisogna ricordarsi di indicare il valore massimo a cui impostare il grafico, sia per gli errori C1/PIE che per gli errori C2/PIF.

In genere il parametro "Locked" viene usato dall'utente solo dopo che la scansione è stata ultimata. Infatti, se al termine della scansione l'utente non è soddisfatto della scala impostata, è possibile fare click col tasto destro del mouse sul grafico della scansione, e selezionare il comando "Options" che compare. Questo comando apre le impostazioni globali di CD-DVD Speed in questo pannello, proprio per peremettere all'utente di modificare la scala dei grafici.

Maximum speed: Questi valori vanno scelti dall'utente, e indicano il valore massimo nella scala del grafico che esprime la velocità di lettura/scrittura. Va impostato un valore per i CD e un valore per i DVD.



Per i CD si suggerisce un valore di 50, e per i DVD un valore di almeno 17, per una migliore leggibilità dei grafici.

Colors: In questa sezione vengono scelti i colori con cui rappresentare il grafico della scansione. Anche in questo caso abbiamo a disposizione alcuni temi predefiniti, e ancora una volta è possibile personalizzare l'aspetto dei grafici.




Importante: Se si vuole modificare qualcuno di questi colori vale la stessa regola vista nel gruppo "User Interface": prima bisogna selezionare il tema "Custom", altrimenti qualsiasi cambiamento effettuato verrà perso. Vale anche l'altra regola: non cambiate a casaccio questi colori, o i grafici risulteranno illeggibili.

Vediamo in dettaglio a cosa si riferisce ogni singolo colore.

Background 1: il colore dello sfondo della finestra che contiene i grafici

Background 2: se selezionate questa voce, lo sfondo della finestra conterrà il colore selezionato in background 1 e poi verrà sfumato progressivamente fino a diventare il colore scelto in background 2. Se questa voce è disabilitata, lo sfondo della finestra contiene un colore uniforme, quello scelto in background 1.

Grid (primary): se viene selezionata l'opzione di disegnare una griglia per facilitare la lettura dei grafici, questo parametro specifica il colore della griglia primaria.

Grid (secondary): se viene selezionata l'opzione di disegnare una griglia per facilitare la lettura dei grafici, questo parametro specifica il colore della griglia secondaria.

Show horizontal grid: Se selezionata, questa opzione fa in modo che nel grafico venga mostrata la griglia orizzontale.

Show vertical grid: Se selezionata, questa opzione fa in modo che nel grafico venga mostrata la griglia verticale.

C1/PIE: il colore della curva del grafico che rappresenta gli errori C1 (nel caso dei CD) o degli errori PIE (nel caso dei DVD).

C2/PIF: il colore della curva del grafico che rappresenta gli errori C2 (nel caso dei CD) o degli errori PIF (nel caso dei DVD).

Jitter: il colore che rappresenta il grafico del jitter (solo nei masterizzatori che supportano questa funzione).

Read speed: il colore della curva che rappresenta la velocità di lettura del disco durante la scansione.

Write speed: il colore della curva che rapresenta la velocità di scrittura del disco. Questa curva compare solo se nel pannello delle opzioni "Transfer Rate" è stata selezionata la voce "Include data test".

geno888

2 - Opzioni: Capture


Questo gruppo di impostazioni riguarda la cattura e il salvatagio delle immagini.





Capture to clipboard button: Questa opzione permette di visualizzare nella finestra di CD-DVD Speed un piccolo pulsante nell'angolo in alto a destra con disegnata una coppia di fogli (quello indicato col numero 1).




Questo pulsante serve a catturare nella memoria del computer (nella clipboard per la precisione) l'immagine di tutto ciò che è contenuto nella finestra di CD-DVD Speed. Questa funzione è utile se si vuole poi inserire l'immagine in un software di grafica per modificarla e poi salvarla.

Capture to file button: Questa opzione è simile alla precedente, ma riguarda un altro piccolo pulsante con disegnato un floppy disc (quello indicato col numero 2 nella figura sopra). Questo pulsante serve per salvare direttamente su disco le immagini contenute nella finestra anziché caricarle in memoria.

Show file dialog: Questa opzione fa in modo che ogni volta che si salva un'immagine venga aperta una finestra di dialogo che chiede all'utente la cartella in cui salvare le immagini. Se questa opzione è disabilitata, CD-DVD Speed userà le impostazioni selezionate nel pannello "Save" come abbiamo visto in precedenza, cioè salverà le immagini nella cartella predefinita e col nome generato automaticamente.

Picture format: Questa opzione permette all'utente di scegliere in che formato salvare l'immagine sul disco. Come si è già visto nella descrizione dell'interfaccia principale, l'immagine può essere salvata in diversi formati:

• Bitmap (*.bmp)
• JPEG (*.jpg)
• Portable Network Graphics (*.png)
• Tagged Image File Format (*.tiff).

Ai fini pratici, il formato migliore da selezionare (e quindi quello che suggeriamo fortemente) è il PNG. Infatti, usando questo formato le immagini risultano molto più nitide rispetto al JPEG, ma contrariamente al BITMAP e al TIFF le dimensioni del file sono molto contenute. Per postare nel forum è il formato ideale.

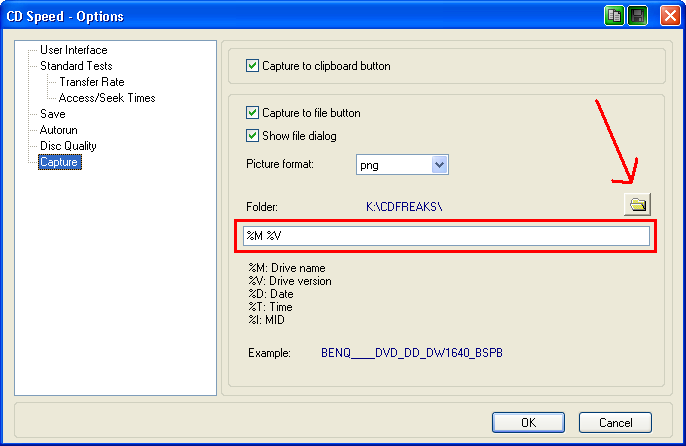

Folder: Questa voce indica qual è la cartella in cui CD-DVD Speed salva le immagini qualora l'utente abbia scelto di non visualizzare una finestra di dialogo (vedi sopra). La cartella di destinazione piò essere scelta a piacimento premendo il pulsante indicato dalla freccia rossa.

Se l'opzione "Show File Dialog" non è selezionata, CD-DVD Speed assegna automaticamente un nome al file da salvare. Per assegnare il nome al file occorre inserire una serie di parametri che sono gli stessi già visti nel pannello "Save".

• %M - Nome del drive
• %V - Firmware installato nel drive
• %D - Data
• %T - Ora
• %I - MID, cioè codice identificativo del disco attualmente inserito nel drive.

A seconda delle istruzioni inserite, il nome del file verrà generato in maniera automatica, e potrete vedere un'anteprima nella riga in basso (quella evidenziata dal un rettangolo rosso).

L'ordine dei parametri può essere scelto dall'utente a piacimento. Di seguito sono riportati alcuni esempi, coi relativi risultati (ciascun parametro indica ciò che è mostrato nel rispettivo colore):

Parametro...........Risultato
%M %V...............HL-D-STDVDRAM_GSA-4167B_DL13
%I %M %V.........MCC004_HL-D-STDVDRAM_GSA-4167B_DL13
%M %V %I.........HL-D-STDVDRAM_GSA-4167B_DL13_MCC004
%T %M %V.........17_31_HL-D-STDVDRAM_GSA-4167B_DL13


Nella finestra è possibile vedere un'anteprima di com'è composto il nome del file in base ai parametri selezionati dall'utente.

Se l'opzione "Show File Dialog" è selezionata, l'utente può modificare manualmente il nome dei file. Se la suddetta opzione è deselezionata, il nome del file che verrà creato automaticamente secondo le impostazioni sopra indicate. Importante: Per evitare di sovrascrivere file con lo stesso nome, si suggerisce di inserire tra i parametri anche la data e l'ora (%D e %T). Altrimenti, si consiglia di modificare manualmente il nome del file.

Se nella casella di testo non si inserisce nessun parametro, allora il nome del file deve essere inserito manualmente dall'utente.

geno888

3 - Test di base


I test di base sono quelli che sono elencati nelle opzioni globali nel pannello "Standard Tests", e vengono eseguiti nell'interfaccia di "Benchmark".

Ci sono due modi per eseguire questi test: tutti in sequenza o singolarmente. Per eseguire i test in sequenza, per prima cosa bisogna selezionare nelle opzioni quali test si vuole eseguire, se uno o più di uno (vedi Opzioni - Standard tests). Una volta scelti i test da eseguire, è sufficiente premere il pulsante "Start" nella finestra principale.

In alternativa, i test si possono eseguire singolarmente, semplicemente selezionando quelli desiderati uno per volta dal menu "Run Test".

Come abbiamo visto nell'introduzione, la finestra di CD-DVD Speed è divisa in cinque parti. Qui viene dato solo un elenco di queste parti, ciascuna delle quali verrà descritta in dettaglo nella sezione ad essa dedicata.

Benchmark: Questa è la sezione in cui vengono eseguiti i test di base, e non ci sono state grosse modifiche nelle varie versioni.

Create Disc: A partire dalla versione 4.50, è stata introdotta una nuova sezione dell'interfaccia principale, in cui è possibile eseguire una versione estesa del test di scrittura, ("Create data disc"). Faccio notare che il test di scrittura è comunque possibile farlo anche nell'interfaccia di "Benchmark".

Disc Info: Visualizza in dettaglio alcune informazioni relative al disco inserito nel drive.

Disc Quality: Interfaccia dedicata al test di qualità dei dischi masterizzati, spesso chiamato anche scansione.

Scan Disc: Interfaccia dedicata a una versione un po' diversa del test di qualità dei dischi.

geno888

3 - Test di base - Benchmark


L'interfaccia di "Benchmark" è quella che permette di effettuare la maggior parte dei test di base, cioè quelli elencato qui di seguito:

1. Transfer rate
2. DAE quality
3. Access/Seek time
4. CPU Usage
5. Burst rate
6. Spin up/down
7. Load/Eject
8. Create data disc (versione classica; la versione estesa verrà trattata nell'interfaccia Create Disc)

geno888

3 - Test di base - Benchmark


Transfer Rate Test

Questo test misura la velocità di trasferimento dei dati e mostra i risultati in un grafico. In altre parole, mostra la velocità di lettura dei dati dal disco. Si tratta di un test che può avere due scopi:

1. Testare il drive ottico (lettore o masterizzatore)
2. Testare un disco (CD o DVD) masterizzato

Se si vogliono testare le capacità di lettura di un drive, si può ricorrere a dischi standard, contenenti ad esempio una serie di irregolarità o graffi di tipo standardizzato, fatti apposta per vedere se il drive è capace di leggere dischi ai limiti estremi delle specifiche.

Se si vuole testare un disco masterizzato, allora il test ha lo scopo di verificare che la masterizzazione sia stata effettuata con successo e che il disco sia leggibile correttamente.

In questo test vengono visualizzate due linee. A meno che non siano state cambiate le impostazioni, avremo una linea verde che mostra la velocità di trasferimento, e una linea gialla che indica la velocità di rotazione del disco espressa in migliaia di giri al minuto.

Nell'asse delle X troviamo la capacità del disco, espressa in Megabyte (MB) per i CD e in Gigabyte (GB) per i DVD. Nell'asse delle Y troviamo a sinistra la velocità di lettura e a destra la velocità di rotazione del disco (RPM x 1000).




Sotto al grafico si trova una piccola finestra con alcune informazioni relative al test in esecuzione. Più specificamente, riporta l'ora e il tipo di test che è stato avviato, il tipo di lettura effettuata (vedi maggiori dettagli più avanti) e la velocità media di lettura del test, e la durata coplessiva del test.




A destra del grafico abbiamo un gruppo di quattro caselle che riassumono i risultati del TRT:




Current: Il valore corrente della velocità durante l'esecuzione del test. Quando il test è terminato, questa casella cambia nome e diventa "Average", cioè il valore medio calclato sulla base dei valori massimo e minimo registrati durante l'esecuzione di tutto il test.

Start: La velocità più bassa registrata durante l'esecuzione del TRT. Se la curva di lettura è regolare, questo è il valore della velocità a cui è iniziato il test; altrimenti è il valore più basso ottenuto (vedi figura).

End: La velocità più alta registrata durante l'esecuzione del TRT. Se la curva di lettura è regolare, questo è il valore della velocità a cui termina il test, altrimenti è il valore più alto ottenuto (vedi figura).




Come si vede, in caso di curva irregolare il test comincia a una certa velocità, ma i valori riportati nelle caselle "Start" ed "End" non sono, come potrebbe sembrare, i valori di inizio e di fine del test, ma rispettivamente i valori più basso e più alto ottenuti durante il test. Questi valori vengono usati per calcolare la velocità media del TRT.

Type: Il TRT, oltre alla velocità, determina anche il tipo di lettura effettuato dal drive.

Esistono diversi tipi di lettura, e per comprenderli meglio occorre innanzitutto chiarire due concetti di base: quello di "velocità lineare" e di "velocità angolare". Osservate la figura per capire meglio questi concetti.




In questa figura la freccia nera rappresenta il percorso della testina del drive ottico. Le tre frecce colorate rappresentano tre parti diverse del disco, contenenti un segmento delle tracce che vengono lette dalla testina, durante la rotazione del disco. Tutti i segmenti percorrono lo stesso identico angolo, nel nostro esempio 90°, ma come si capisce dalla figura, le tracce più esterne del disco percorrono una distanza lineare maggiore rispetto a quelle più interne (1 cm la traccia più interna, 5 cm la traccia intermedia, 10 cm la traccia più esterna). I valori assegnati sono puramente esemplificativi; la figura non è in scala, ma è stata disegnata solo allo scopo di illustrare il concetto.

La "velocità angolare" è la quantità di angolo nell'unità di tempo che percorre il disco quando ruota. Se il disco ruota a velocità costante, la velocità angolare è costante anch'essa, perché indipendentemente da quale regione del disco stiamo esaminando, questa percorre sempre la stessa quantità di angolo nell'unità di tempo.

La "velocità lineare", invece, è la quantità di lunghezza che viene percorsa nell'unità di tempo. Se il disco ruota a velocità costante, la velocità lineare varia a seconda di quale parte del disco viene esaminata. Le parti più interne del disco, quelle vicine al centro, ruotano a una velocità lineare inferiore rispetto a quelle più esterne del disco, perché nella stessa quantità di tempo percorrono una distanza minore.

Nel drive ottico, la lettura avviene facendo spostare la testina sopra il disco man mano che questo ruota. Se la velocità di rotazione del disco è costante, nelle parti più interne del disco i dati scorrono davanti alla testina più lentamente, mentre nella parte più esterna del disco scorrono più velocemente.

I tipi di lettura utlizzati dai drive ottici fondamentalmente sono 4: CLV, CAV, P-CAV, e Z-CLV.

CLV: Constant Linear Velocity, cioè velocità lineare costante. In questa modalità la velocità di lettura è costante per tutta la durata del disco, cioè il disco viene fatto ruotare in modo da far percorrere alle tracce la stessa distanza nell'unità di tempo. Di conseguenza, la velocità di rotazione diminuisce progressivamente man mano che la testina del drive si sposta dalla parte centrale a quella periferica del disco.







CAV: Constant Angular Velocity, cioè velocità angolare costante. In questo caso la velocità di rotazione del disco è costante e la velocità di lettura aumenta man mano che la testina del drive si sposta dalla parte centrale a quella periferica del disco.







P-CAV: Partial-CAV, cioè velocità angolare costante parziale. In questa modalità la velocità di lettura del disco aumenta progressivamente fino a raggiungere un certo valore e poi prosegue a velocità costante; la velocità di rotazione del disco, invece, è costante finché non viene raggiuto il valore massimo di lettura e poi diminuisce progressivamente nel tratto in cui la velocità di lettura si mantiene costante.







Z-CLV: Zoned Constant Linear Velocity, cioè velocità lineare costante a zone. Questa modalità in genere è adottata in fase di scrittura piuttosto che di lettura. In questa modalità il drive inizia a scrivere a velocità costante per un certo tratto del disco, poi aumenta la velocità e ricomincia a scrivere di nuovo a velocità costante, e così via finché non viene completata la scrittura del disco.







Durante la fase di scrittura a velocità costante, ovviamente, la velocità di rotazione diminuisce progressivamente fino a quando la velocità di rotazione non viene portata al valore successivo.

Sempre nell'interfaccia di Benchmark, quando si inserisce un disco, vengono visualizzate altre due informazioni, cioè il tipo di disco e la sua capacità.




Ad esempio, se si inserisce un disco di musica in queste caselle appariranno la voce "Audio CD" e la durata del disco. Se si inserisce un dvd video, comparirà la voce "DVD-Video" e la dimensione del disco espressa in GB. Se si inserisce un disco masterizzato, a seconda delle impostazioni selezionate nelle opzioni comparirà il tipo di disco (+R/RW, -R/RW, blank media) o il booktype (+R/RW, -R/RW, o ROM).




Per evitare di fare confusione, ricordatevi di come avete impostato le opzioni. Se nelle opzioni si è scelto di mostrare il tipo di disco, anche se il booktype dei dischi +R è stato impostato come ROM, in questa casella CD-DVD Speed mostrerà +R.

Per concludere, a seconda del tipo di disco inserito, il TRT mostrerà risultati differenti.

Disco dati (CD o DVD): In questo caso viene misurata la velocità di lettura dei dati.




Se il disco dati è un DVD a doppio strato, nel grafico TRT verranno visualizzate anche due linee colorate verticali. La linea rossa indica la capacità complessiva del disco, mentre la linea fucsia indica il punto in cui avviene la transizione tra i due strati del disco. La linea fucsia divide in grafico in due parti, ciascuna delle quali corrisponde alla curva di lettura di uno strato del disco.




Audio CD: In questo caso viene misurata la velocità di estrazione digitale dell'audio (DAE)

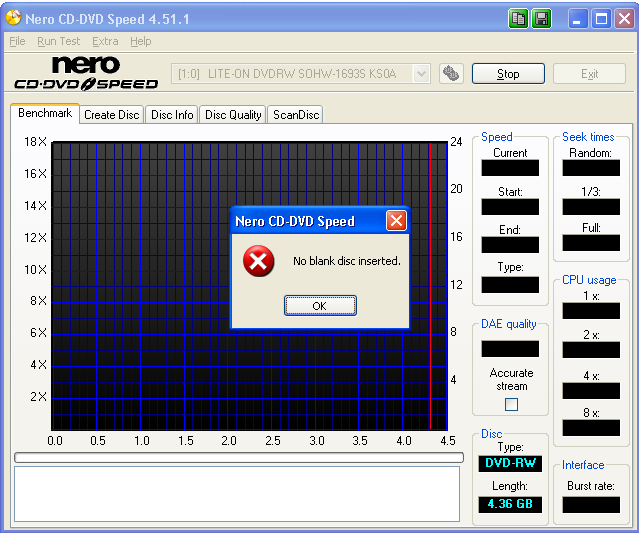

Disco vuoto: Se si inserisce un disco vuoto non ancora masterizzato, viene misurata la velocità di scrittura del disco. Vedi più avanti in questa sezione la descrizione del test di scrittura.

geno888

3 - Test di base - Benchmark (segue)


DAE Quality


Il DAE Quality test (test di qualità dell'estrazione audio digitale) misura la capacità del drive di estrarre le tracce audio. Il test viene eseguito nel modo seguente.




Per prima cosa il drive estrae alcuni settori audio in tre posizioni diverse del disco e li copia sul disco rigido. Poi gli stessi tre settori vengono letti nuovamente e confrontati coi dati memorizzati sul disco rigido nel passaggio precedente. A seconda del numero di differenze, la qualità DAE viene classificata con un valore compreso tra zero e 10. Il valore 10 indica un'estrazione audio digitale perfetta, cioè nessuna differenza tra i settori letti nel disco e quelli copiati sul disco rigido.

CD-DVD Speed, inoltre, cerca di determinare se il drive supporta la funzione "Accurate Streaming". Se questa funziona non è supportata, il drive non è capace di localizzare sempre una determinata posizione audio nel disco.

Se il drive non ottiene un punteggio perfetto in questo test (10/10 e Accurate Stream supportato) si può usare un programma cosiddetto CD-Ripper dotato di una funzione di verifica per estrarre le tracce audio. Uno dei migliori CD-Ripper è Exact Audio Copy, un'utility gratuita che può essere scaricata nel sito dello sviluppatore (http://www.exactaudiocopy.de/).




-------------------------------------------------------------
Access/Seek time


Questo test misura i tempi di accesso e di ricerca dei dati sul disco, cioè quanto tempo ci mette il drive ad accedere al disco e a cercare i dati.




Le misure effettuate sono tre:

Random: La testina del drive viene spostata in una posizione casuale del disco

1/3: La testina parte dall'inizio del disco e viene posizionata a 1/3 della lunghezza totale.

Full: La testina viene portata dall'inizio del disco fino alla terminazione logica del disco (cioè nel punto in cui ci sono gli ultimi dati). Si parla di terminazione logica dei dati perché se si esamina un disco che è stato masterizzato solo a metà della sua capacità massima, è chiaro che la testina non verrà posizionata nella parte più esterna del disco, ma nell'ultimo tratto che contiene dati. Il resto del disco è vuoto.

Importante: Si ricorda che il test da eseguire va scelto nelle opzioni.




Che cosa sono esattamente i tempi di ricerca (seek) e quelli di accesso (access)?

Nel test di ricerca (Seek Time) si misura il tempo necessario a spostare la testina in una posizione specifica sul disco.

Nel test di accesso (Access Time) si misura il tempo necessario a spostare la testina in una posizione specifica del disco e a leggere un singolo settore.

Quindi, è ovvio che il tempo di accesso è sempre più alto del tempo di ricerca (di solito pochi millisecondi).

Sempre nelle opzioni va scelto quante volte effettuare la misura.






----------------------------------------------------------------------

CPU Usage


Questo test misura l'utilizzazione del microprocessore del computer (CPU) durante l'esecuzione della lettura dei dati dal disco.




Il test viene eseguito a velocità di lettura diverse: 1x, 2x, 4x, e 8x.



-------------------------------------------------------------------------
Burst rate


Questo test misura la velocità della connessione tra il drive e il computer.

In genere il drive è connesso all'interno del computer tramite l'apposito cavo al canale IDE della scheda madre. In questo caso il test misura la velocità di comunicazione dei canali IDE della scheda madre.

Tuttavia, è possibile collegare i drive al computer anche con interfacce diverse. Ad esempi
