3 - Test di base - Benchmark Transfer Rate Test
Questo test misura la velocità di trasferimento dei dati e mostra i risultati in un grafico. In altre parole, mostra la velocità di lettura dei dati dal disco. Si tratta di un test che può avere due scopi:
- Testare il drive ottico (lettore o masterizzatore)
- Testare un disco (CD o DVD) masterizzato
Se si vogliono testare le capacità di lettura di un drive, si può ricorrere a dischi standard, contenenti ad esempio una serie di irregolarità o graffi di tipo standardizzato, fatti apposta per vedere se il drive è capace di leggere dischi ai limiti estremi delle specifiche.
Se si vuole testare un disco masterizzato, allora il test ha lo scopo di verificare che la masterizzazione sia stata effettuata con successo e che il disco sia leggibile correttamente.

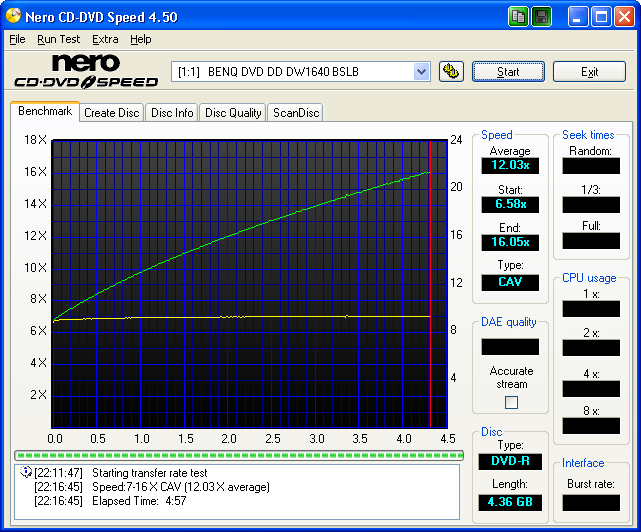

In questo test vengono visualizzate due linee. A meno che non siano state cambiate le impostazioni, avremo una linea verde che mostra la velocità di trasferimento, e una linea gialla che indica la velocità di rotazione del disco espressa in migliaia di giri al minuto.
Nell'asse delle X troviamo la capacità del disco, espressa in Megabyte (MB) per i CD e in Gigabyte (GB) per i DVD. Nell'asse delle Y troviamo a sinistra la velocità di lettura e a destra la velocità di rotazione del disco (RPM x 1000).
Sotto al grafico si trova una piccola finestra con alcune informazioni relative al test in esecuzione. Più specificamente, riporta l'ora e il tipo di test che è stato avviato, il tipo di lettura effettuata (vedi maggiori dettagli più avanti) e la velocità media di lettura del test, e la durata coplessiva del test.
A destra del grafico abbiamo un gruppo di quattro caselle che riassumono i risultati del TRT:
Current: Il valore corrente della velocità durante l'esecuzione del test. Quando il test è terminato, questa casella cambia nome e diventa "
Average", cioè il valore medio calclato sulla base dei valori massimo e minimo registrati durante l'esecuzione di tutto il test.
Start: La velocità più bassa registrata durante l'esecuzione del TRT. Se la curva di lettura è regolare, questo è il valore della velocità a cui è iniziato il test; altrimenti è il valore più basso ottenuto (vedi figura).
End: La velocità più alta registrata durante l'esecuzione del TRT. Se la curva di lettura è regolare, questo è il valore della velocità a cui termina il test, altrimenti è il valore più alto ottenuto (vedi figura).
Come si vede, in caso di curva irregolare il test comincia a una certa velocità, ma i valori riportati nelle caselle "
Start" ed "
End" non sono, come potrebbe sembrare, i valori di inizio e di fine del test, ma rispettivamente i valori più basso e più alto ottenuti durante il test. Questi valori vengono usati per calcolare la velocità media del TRT.
Type: Il TRT, oltre alla velocità, determina anche
il tipo di lettura effettuato dal drive.
Esistono diversi tipi di lettura, e per comprenderli meglio occorre innanzitutto chiarire due concetti di base: quello di "velocità lineare" e di "velocità angolare". Osservate la figura per capire meglio questi concetti.
In questa figura la freccia nera rappresenta il percorso della testina del drive ottico. Le tre frecce colorate rappresentano tre parti diverse del disco, contenenti un segmento delle tracce che vengono lette dalla testina, durante la rotazione del disco. Tutti i segmenti percorrono lo stesso identico
angolo, nel nostro esempio 90°, ma come si capisce dalla figura, le tracce più esterne del disco percorrono una
distanza lineare maggiore rispetto a quelle più interne (1 cm la traccia più interna, 5 cm la traccia intermedia, 10 cm la traccia più esterna). I valori assegnati sono puramente esemplificativi; la figura non è in scala, ma è stata disegnata solo allo scopo di illustrare il concetto.
La "
velocità angolare" è la quantità di
angolo nell'unità di tempo che percorre il disco quando ruota. Se il disco ruota a velocità costante, la velocità
angolare è costante anch'essa, perché indipendentemente da quale regione del disco stiamo esaminando, questa percorre sempre la stessa quantità di angolo nell'unità di tempo.
La "
velocità lineare", invece, è la quantità di
lunghezza che viene percorsa nell'unità di tempo. Se il disco ruota a velocità costante, la velocità
lineare varia a seconda di quale parte del disco viene esaminata. Le parti più interne del disco, quelle vicine al centro, ruotano a una velocità
lineare inferiore rispetto a quelle più esterne del disco, perché nella stessa quantità di tempo percorrono una distanza minore.
Nel drive ottico, la lettura avviene facendo spostare la testina sopra il disco man mano che questo ruota. Se la velocità di rotazione del disco è costante, nelle parti più interne del disco i dati scorrono davanti alla testina più lentamente, mentre nella parte più esterna del disco scorrono più velocemente.
I tipi di lettura utlizzati dai drive ottici fondamentalmente sono 4: CLV, CAV, P-CAV, e Z-CLV.
CLV: Constant Linear Velocity, cioè velocità lineare costante. In questa modalità la velocità di lettura è costante per tutta la durata del disco, cioè il disco viene fatto ruotare in modo da far percorrere alle tracce la stessa distanza nell'unità di tempo. Di conseguenza, la velocità di rotazione diminuisce progressivamente man mano che la testina del drive si sposta dalla parte centrale a quella periferica del disco.
CAV: Constant Angular Velocity, cioè velocità angolare costante. In questo caso la velocità di rotazione del disco è costante e la velocità di lettura aumenta man mano che la testina del drive si sposta dalla parte centrale a quella periferica del disco.
P-CAV: Partial-CAV, cioè velocità angolare costante parziale. In questa modalità la velocità di lettura del disco aumenta progressivamente fino a raggiungere un certo valore e poi prosegue a velocità costante; la velocità di rotazione del disco, invece, è costante finché non viene raggiuto il valore massimo di lettura e poi diminuisce progressivamente nel tratto in cui la velocità di lettura si mantiene costante.
Z-CLV: Zoned Constant Linear Velocity, cioè velocità lineare costante a zone. Questa modalità in genere è adottata in fase di scrittura piuttosto che di lettura. In questa modalità il drive inizia a scrivere a velocità costante per un certo tratto del disco, poi aumenta la velocità e ricomincia a scrivere di nuovo a velocità costante, e così via finché non viene completata la scrittura del disco.
Durante la fase di scrittura a velocità costante, ovviamente, la velocità di rotazione diminuisce progressivamente fino a quando la velocità di rotazione non viene portata al valore successivo.
Sempre nell'interfaccia di
Benchmark, quando si inserisce un disco, vengono visualizzate altre due informazioni, cioè il tipo di disco e la sua capacità.
Ad esempio, se si inserisce un disco di musica in queste caselle appariranno la voce "
Audio CD" e la durata del disco. Se si inserisce un dvd video, comparirà la voce "
DVD-Video" e la dimensione del disco espressa in GB. Se si inserisce un disco masterizzato, a seconda delle impostazioni selezionate nelle opzioni comparirà il tipo di disco (+R/RW, -R/RW, blank media) o il booktype (+R/RW, -R/RW, o ROM).
Per evitare di fare confusione, ricordatevi di come avete impostato le opzioni. Se nelle opzioni si è scelto di mostrare il tipo di disco, anche se il booktype dei dischi +R è stato impostato come ROM, in questa casella CD-DVD Speed mostrerà +R.
Per concludere, a seconda del tipo di disco inserito, il TRT mostrerà risultati differenti.
Disco dati (CD o DVD): In questo caso viene misurata la velocità di lettura dei dati.
Se il disco dati è un DVD a doppio strato, nel grafico TRT verranno visualizzate anche due linee colorate verticali. La linea rossa indica la capacità complessiva del disco, mentre la linea fucsia indica il punto in cui avviene la transizione tra i due strati del disco. La linea fucsia divide in grafico in due parti, ciascuna delle quali corrisponde alla curva di lettura di uno strato del disco.
Audio CD: In questo caso viene misurata la velocità di estrazione digitale dell'audio (DAE)
Disco vuoto: Se si inserisce un disco vuoto non ancora masterizzato, viene misurata la velocità di scrittura del disco. Vedi più avanti in questa sezione la descrizione del test di scrittura.
